瞬態二極管簡稱TVS管，是一種二極管形式的高效能保護器件。當TVSSSL510二極管的兩極受到反向瞬態高能量沖擊時，它SSL510能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_數千瓦的SSL510浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元SSL510器件，免受各種浪涌脈沖的損壞。
TVS特點：
1、將TVSSSL510二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的脈沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
2、靜電放電效應能釋放超過10000V、60ASSL510以上的脈沖，并能持續10ms；而一般的TTLSSL510器件，遇到超過30msSSL510的10V脈沖時，便會導至損壞。利用TVSSSL510二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。
3、將TVSSSL510二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪聲影響。

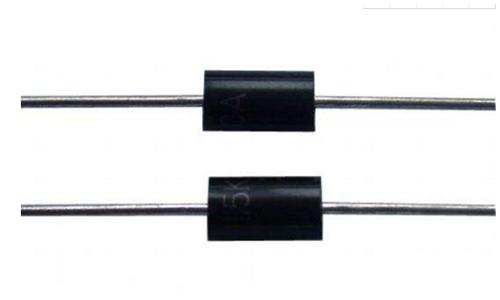

TVS瞬態抑制二極管測量判斷：
1.用萬用表R&TImes;1k擋測量管子的好壞
對于單極型的tvs管，按照測量普通二極體的方法，可測出其正、反向電阻，SSL510一般正向電阻為4k5左右，反向電阻為無窮大。
2.對于雙向極型的tvs管，任意調換紅、黑表筆測量其兩引腳間的電阻值均應SSL510為無窮大，否則，說明管子性能不良或已經損壞。
判斷測量雙向可控硅極性的方法：
（1）將三用電表置于Rx1檔，量其三接腳，如表所示，不論紅表筆如何測量，于T1與G之間的電阻皆為20到50姆，因此另一接腳為T2。
（2）將三用電表置于Rx1檔，測試棒分別接于可控硅的T2與T1，以導線連接T2與G再移開，則T2與T1間呈低電阻（可控硅已被觸發），設其電阻為R1。
（3）再用三用電表分別測T2和G，以導線連接T2與T1再移開，則T2與G之間呈低電阻（可控硅已被觸發），設其電阻為R2，通常R1小于R2，則可辨別T1和G兩點。

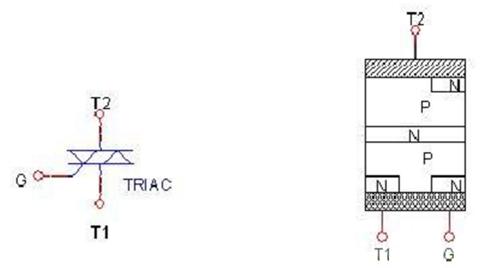

雙向可控硅結構引腳圖
