一：二極管的分類
1、按照所用的半導體材料，可分為鍺二極管(Ge管)和硅二極管(Si管)。
2、根據其不同用途，可分為檢波二極管、整流二極管、穩壓二極管、開關二極管、隔離二極管、肖特基二極管、發光二極管、硅功率開關二極管、旋轉二極管等。
3、按照管芯結構，又可分為點接觸型二極管、面接觸型二極管及平面型二極管。
1)整流二極管
將交流電源整流成為直流電流的二極管叫作整流二極管。
2)檢波二極管
檢波二極管是用于把迭加在高頻載波上的低頻信號檢出來的器件，它具有較高的檢波效率和良好的頻率特性。
3)開關二極管
在脈沖數字電路中，用于接通和關斷電路的二極管叫開關二極管，它的特點是反向恢復時間短，能滿足高頻和超高頻應用的需要。
4)穩壓二極管
穩壓二極管是由硅材料制成的面結合型晶體二極管，它是利用PN結反向擊穿時的電壓基本上不隨電流的變化而變化的特點，來達到穩壓的目的，因為它能在電路中起穩壓作用，故稱為、穩壓二極管(簡稱穩壓管)。
5)變容二極管
變容二極管是利用PN結的電容隨外加偏壓而變化這一特性制成的非線性電容元件，被廣泛地用于參量放大器，電子調諧及倍頻器等微波電路中。
6)瞬態電壓抑制器TVS
一種固態二極管，專門用于ESD保護。TVS二極管是和被保護電路并聯的，當瞬態電壓超過電路的正常工作電壓時，二極管發生雪崩，為瞬態電流提供通路，使內部電路免遭超額電壓的擊穿。
7)發光二極管
用磷化鎵、磷砷化鎵材料制成，體積小，正向驅動發光。工作電壓低，工作電流小，發光均勻、壽命長、可發紅、黃、綠單色光。
8)肖特基二極管
基本原理是：在金屬(例如鉛)和半導體(N型硅片)的接觸面上，用已形成的肖特基來阻擋反向電壓。肖特基與PN結的整流作用原理有根本性的差異。其耐壓程度只有40V左右。其特長是：開關速度非?？欤悍聪蚧謴蜁r間trr特別地短。因此，能制作開關二極和低壓大電流整流二極管。
二：二極管的特性
通過簡單的實驗說明二極管的正向特性和反向特性。
1.正向特性。
在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。
只有當正向電壓達到某一數值(這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V)以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變(鍺管約為0.3V，硅管約為0.7V)，稱為二極管的“正向壓降”。
2.反向特性。
在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止狀態，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向導電特性，這種狀態稱為二極管的擊穿。

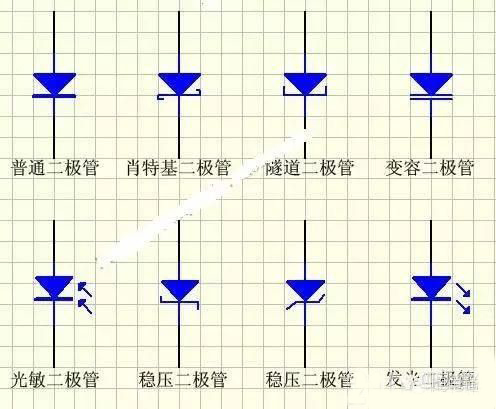

三：二極管的電路符號
如何用萬用表區分自閃發光二極管正負極

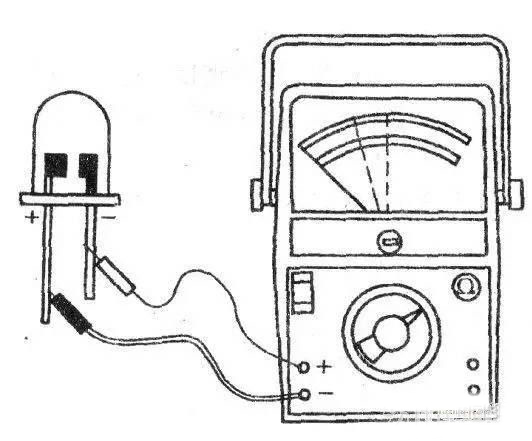

測試自閃發光二極管的正、負極，可用萬用表R×1kΩ檔或R×10kΩ檔(以MF47型萬用表為例)。當使用RXlkQ檔時，用紅、黑兩根表筆分別接自閃發光二極管的兩根引線，然后再把紅、黑表筆對調再測自閃發光二極管的兩根引線，電阻大的一次(表針還略有擺動)，黑表筆接的是自閃發光二極管的正極，紅表筆接的是自閃發光二極管的負極，如下圖所示。
如果用R×10kΩ檔按上述方法測量，當電阻大的一次表針擺動的幅度有1cm多，而且管芯內會有一閃一閃的亮光。這種現象說明自閃發光二極管接的電源極性正確(即黑表筆接的是自閃發光二極管的正極)，電路開始振蕩。
