    三端可調穩壓集成電路輸出電壓計算公式介紹
    三端可調穩壓集成

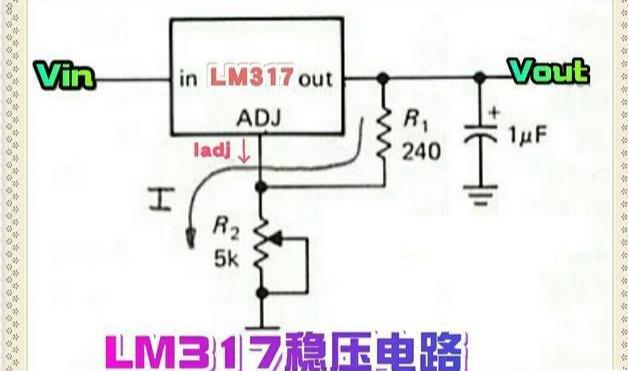

    簡化的LM317穩壓電路原理圖。
    上圖為大家熟悉的LM317穩壓電路,這里為了介紹方便,省略了一些元件。該穩壓電路的輸出電壓由
    R1和R2決定。為了提高輸出電壓的穩定性,實際中的電阻R1一般選用120Ω或240Ω的溫度系數小的金屬膜電阻,并且R1焊接時離LM317的Out端和adj端越近越好。若LM317接成固定輸出電壓的,要求R2宜選用與R1同材料的電阻,以提高輸出電壓的溫度穩定性。若LM317接成可調式輸出,則R2一般選用線性電位器,此時其輸出電壓的精確計算公式為
    三端可調穩壓集成
    LM317輸出電壓的精確計算公式。
    LM317的Out端與adj端之間有一個穩定的能帶間隙基準電壓(像常用的精密基準電壓源ICL8069、LM385即屬于這種基準電壓),這個基準電壓的溫度系數很小,但是其電壓值并不是精確的1.25V,而是有一定的離散性。其典型值為1.25V,最小值有的僅為1.20V(以前曾實測過,這個基準電壓大都在1.22~1.23V),故計算公式中有的是1.25V,有的是1.20V,具體多少這要看所用的LM317的實際值為多少。
    另外,上圖中的精確計算公式中還有一項“Iadj(R2)”,這是因為實際的LM317的adj端還會向外流出一個50μA的超級恒流源(其大小與電源電壓無關),在R2的阻值較小時,可以忽略這一項,故很多計算公式中,都不含“Iadj(R2)”。
    LM317三端穩壓IC的引腳排列。
    上圖為TO-220封裝的LM317的引腳排列,使用時,要注意引腳不要接錯,以免損壞IC。
