現在常用的1N4148、1N4001這類小功率硅二極管的正向壓降一般在0.6~0.7V左右，在電路設計中巧妙使用二極管的正向壓降，可以使電路變得簡單，并且還可以降低成本。下面我們介紹兩例利用二極管正向壓降設計的簡單實用電路。
1、利用二極管作參考電壓的蓄電池電壓指示電路
簡單的蓄電池電壓指示電路。
硅二極管的正向壓降一般在0.6~0.7V（具體大小與流過管子的正向電流有關），并且很穩定，隨電流變化很小，故在電路中可以作為一般比較器的參考電壓。
上圖中，兩個1N4148二極管串聯，組成一個正向壓降約為1.2V的參考電壓（穩壓值低于2V的穩壓管一般不太好買），三極管VT的發射極接在1.2V左右的參考電壓上。電阻R1和RP對蓄電池電壓進行分壓后加在VT的基極。當蓄電池電壓較高時，VT基極電壓大于其發射極電壓，此時VT飽和導通，LED指示燈點亮。當蓄電池電壓降低至某一值時，VT基極電壓小于其發射極電壓，此時VT截止，LED指示燈熄滅，提示蓄電池該充電了。
這個電壓檢測電路巧妙利用二極管的正向壓降作為參考電壓，使普通的三極管亦可以作為電壓檢測器，雖然精度不及LM393制作的電壓檢測器，但成本很低，可以滿足一般的需要。上圖中，調節RP的阻值，可以使LED指示燈在蓄電池電壓低于某一值時熄滅。電阻R2為LED的限流電阻。
2、利用二極管正向壓降構成的簡單降壓電路
利用二極管正向壓降構成的簡單降壓電路。
利用多個二極管串聯可以將直流電壓降低到所需的電壓，并且這種降壓方法輸出的電壓較穩定，發熱量也比用電阻降壓小得多。

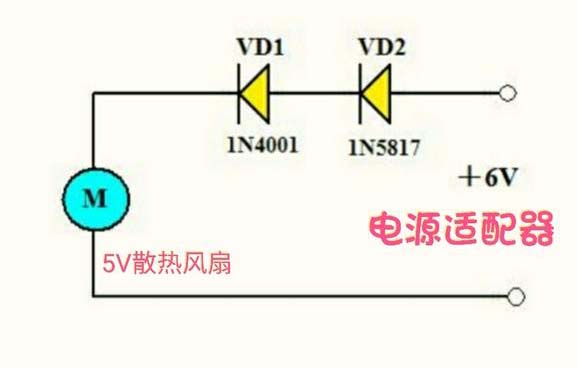

上圖電路巧妙利用二極管的正向壓降降壓，來給一個5V的散熱風扇供電。電路的輸入電壓是一個6V的電源適配器。VD1為硅整流二極管，其正向壓降約為0.7V，VD2為肖特基二極管，其正向壓降約為0.25~0.3V，兩個管子串聯使用，正好可以將6V電壓降低1V。由于VD1、VD2的整流電流皆為1A，本電路不論電機的工作電流是0.1A還是0.8A，兩個二極管兩端的正向壓降基本穩定在1V不變。若采用電阻降壓，負載電流不同時，電阻兩端的電壓亦會發生變化，從而使電機兩端的電壓不穩定。
