IGBT模塊旁的續流二極管
續流二極管二極管通常是指反向并聯在IGBT模塊兩端的一個二極管,它的作用是在電路中電壓或電流出現突變時,對電路中其它元件起保護作用。如在變頻驅動電動機運行時，與IGBT并聯的快恢復二極管使IGBT在關斷時電動機定子繞組中的儲存的能量能提供一個繼續流通的路徑，避免激起高壓損壞IGBT。二極管除繼續流通正向電流外，更重要的反向恢復特性，因?yàn)樗苯雨P(guān)系到逆變橋上下臂IGBT換流時的動態特性。
對于感性負載而言，由于感生電壓的存在，在IGBT的S或D極結點上，總會有流入和流出的電流存在。那個二極管就負責流出電流通路的。從IGBT的結構原理可知，它只能單向?qū)āＡ硪粋€(gè)方向就要借助和它并聯的二極管實現。電感線圈可以經過它給負載提供持續的電流，以免負載電流突變，起到平滑電流的作用！在IGBT開關電源中，就能見到一個由二極管和電阻串連起來構成的的續流電路。這個電路與變壓器原邊并聯當開關管關斷時，續流電路可以釋放掉變壓器線圈中儲存的能量，防止感應電壓過高，擊穿開關管。

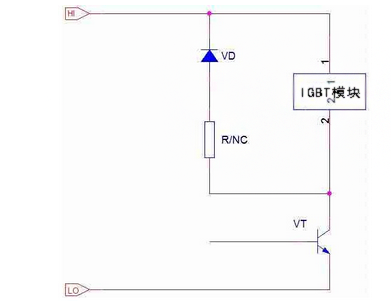

IGBT模塊與續流二極管的等效電路圖

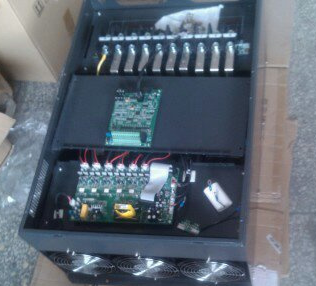

電路連接圖
IGBT模塊并聯二極管的使用事項
一般選擇快速恢復二極管或者肖特基二極管，如FR254、FR255、FR256、FR257、1N5204、1N5205、1N5206、1N5207、1N5208、1N5404、1N5405、5406、5407、5408等。
續流二極管通常應用在開關電源、繼電器電路、可控硅電路、IGBT等電路中，其應用非常廣泛。在使用時應注意一下幾點：
(1)續流二極管是防止直流線圈斷電時，產生自感電勢形成的高電壓對相關元器件造成損害的有效手段！
(2)續流二極管的極性不能接錯，否則將造成短路事故；
(3)續流二極管對直流電壓總是反接的，即二極管的負極接直流電的正極端；
(4)續流二極管是工作在正向?qū)顟B(tài)，并非擊穿狀態或高速開關狀
