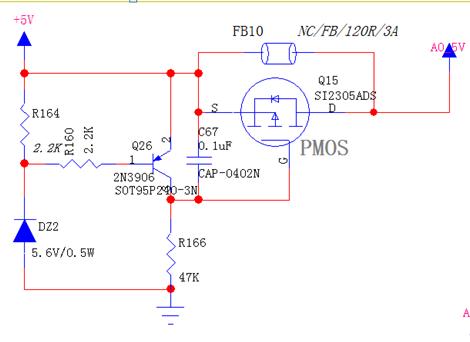

上面這個圖中利用穩壓管和PMOS管組成一個保護電路，起過壓保護和防反接的的作用。線分析一下：
1.當輸入端輸入的是5V左右的電壓的時候（圖中的+5V），穩壓二極管沒有被反向擊穿，Q26三極管處于截止狀態。PMOS管的G極接到GND。PMOS管導通，所以D極輸出的就是5V電壓
2.假設輸入端輸入的電壓大于5V很多，比如12V或者24V，此時DZ2(穩壓二極管)處于反向擊穿區，Q26三極管導通，PMOS管截止。起到保護作用
3.當輸入端的+和-接反了的時候同樣PMOS也會截止。所以具有防反接功能。
