1、器件的限制
對于開關電源，在實際應用中，不是給個驅動就開，拿掉驅動就關掉，有接通延遲時間(tdon)，上升時間(tr)，關斷延遲時間(tdoff)和下降時間tf。

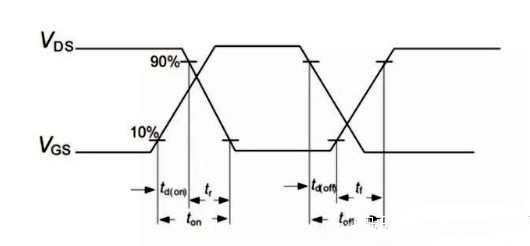

相應的波形為：
2、開關損耗
當然，隨著器件的進步，開關管開關速度會變得越來越快，特別是在低電壓和低功率應用中。僅考慮設備本身的開關速度，開關頻率可能會很高，但實際并沒有，有開關損耗的限制。

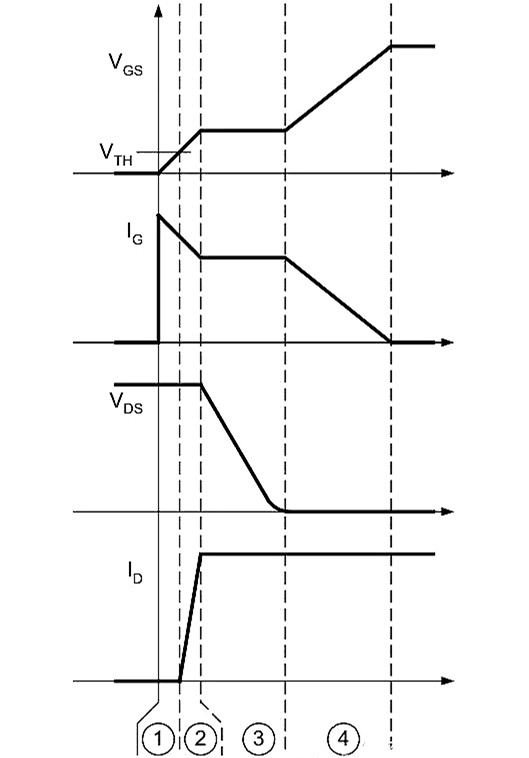

可以看出，每當開關管導通時，開關管DS的電壓(Vds)與流過開關管(Id)的電流之間就會有重疊時間，從而導致導通損耗和導通，關掉也是這個樣子。
假設由開關管中的每個開關產生的能量損耗(以Esw表示)是確定的，則開關管中的開關功率損耗為Psw = Esw * fs。顯然，開關頻率越高，開關損耗越大。
開關頻率為5M時的開關損耗是500K開關損耗的10倍，這對于注重效率的開關電源顯然是不可接受的。因此，開關損耗是限制開關頻率的第二個因素。
3、磁性元件損耗
繞組的趨膚效應和臨近效應。在變壓器的高頻運行中，影響更為嚴重。使得繞組的渦流損耗增加。開關頻率越高，繞組匝數越少。
相應繞組的交流阻抗會更高，但是繞組的長度會更短。問題似乎沒有那么大。諧振半橋應用通常選擇200KHZ的頻率。因此，磁性成分的體積和損耗在更好的范圍內。
4、軟開關的困難
軟開關無疑是解決開關損耗的有效方法。關于軟交換的各種論文已經提出了許多令人眼花繚亂的軟開關方案。軟開關似乎可以解決所有問題。但是，實際的工程應用不同于理論分析。
實際的工程目標是低成本，高效率和高可靠性。在實際工程中，需要添加大量輔助電路或非常精確的控制的軟開關方法不是很好。由于它是樂觀的，因此業界最常用的軟開關拓撲仍然只需要移相全橋和一些諧振拓撲(例如LLC)。
關于提到的反激，但是即使有類似的解決方案，需要考慮以上一些問題，以確定它們是否適用于實際工程。
5、高頻引起的一系列問題
假設已經解決了上述問題，則必須解決一系列工程問題才能實現高頻。例如，在高頻下，電路的寄生參數通常會嚴重影響電源的性能，例如變壓器的一次側和二次側。
寄生電容，變壓器漏感，PCB布線之間的寄生電感和寄生電容等)，如何通過在一系列電壓和電流波形中甚至是寄生參數引起振動和EMI問題來消除寄生參數的影響電路服務是所有要研究的問題。
6、EMI和干擾使PCB布局更加困難
EMI與開關頻率沒有線性關系。在某些開關頻率下，EMI濾波器的轉折頻率較高，但總體趨勢是，開關頻率越高，EMI體積越小。開關頻率越高，功率密度越高。
在此階段真正阻礙功率密度提高的因素是散熱系統，電磁設計(包括EMI濾波器和變壓器)和功率集成技術。仔細選擇開關頻率，開關頻率對整個變速器的功率密度有很大影響，并且不同的設備和拓撲，最佳開關頻率也是隨之變化的。
