OTL電路為推挽式無輸出變壓器功率放大電路。通常采用單電源供電，從兩組串聯的輸出中點通過電容耦合輸出信號。省去輸出變壓器的功率放大電路通常稱為OTL（OutputTransformerLess）電路。
OTL（Outputtransformerless）電路是一種沒有輸出變壓器的功率放大電路。過去大功率的功率放大器多采用變壓器耦合方式，以解決阻抗變換問題，使電路得到最佳負載值。
otl功率放大器電路圖（一）

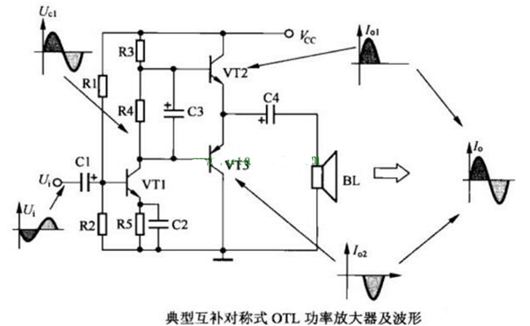

典型電路如下圖所示。互補對稱式OTL功率放大器的功率放大管由一只NPN型三極管VT2和一只PNP型三極管VT3構成，所以只需要一個基極信號就可以工作，而這個信號就是激勵管VT1的集電極輸出的電壓信號。
電源VCC不僅通過偏置電阻R1，R2為激勵管VT1的基極提供一定的偏置電壓，而且通過R3，R4為放大管VT3，VT2的基極提供偏置電壓。
當輸入信號Ui的負半周信號經C1耦合到VT1的基極，經它倒相放大后，VT3截止，VT2導通，它的集電極電流由VCC經VT2、輸出耦合電容C2、揚聲器BL到地構成回路，不僅形成輸出信號的上半周，而且使C2建立左正、右負的直流電壓（電壓值為VCC的1/2左右）；
當Ui的正半周信號通過C1耦合，再經VT1倒相放大后，使VT2截止，VT3導通，它的集電極電流由C4經VT2、BL構成回路，形成輸出信號的負半周，這樣，就可以得到一個完整的信號。

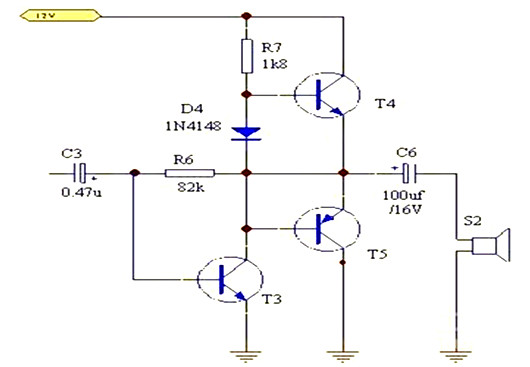

otl功率放大器電路圖（二）
說到功放，那么做簡單的一種電路組成形式就是OTL，其電路屬于單端推挽式的無輸出變壓形式的功率放大器。其一般都是采用電源直接供電，首先從電路中串聯兩組晶體管中輸出，然后中點在通過相應的電容輸出信號。
這種簡單的功放比起過去采用變壓器耦合方式的大功率放大器，解決了其具有的阻抗變換問題，使得電路達到了最佳的負載值。

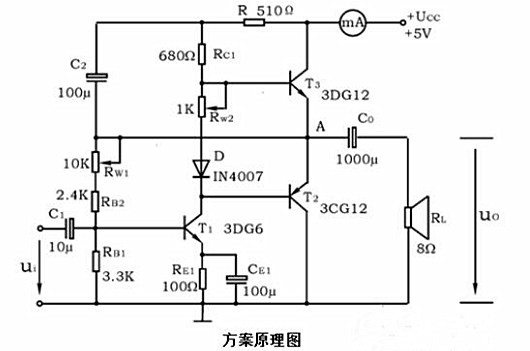

otl功率放大器電路圖（三）
當輸入信號處于正半周期時，T3導通，T2截止，于是T3以射級輸出的形式將信號傳遞給負載，同時向C0充電，因?yàn)镃0電容量大，其上的電壓基本不變，維持在1/2VCC；
當輸入信號處在負半周時，T2導通，T3截止，已充電的C0充當T2的電源，同時放電T2也以射級輸出形式將信號傳輸給負載，這樣在負載上得到了完整的輸出波形。
OTL是“無輸出變壓器”的英文縮寫。世就是說OTL功率放大器不再使用輸出變壓器。因采用交流輸出方式，所以該電路有輸出耦合電容。該形式的放大電路具有效率高、功率大、失真小和安全性高、容易集成等優點，所以得到了廣泛的應用。OTL功率放大器主要有變壓器倒相式、三及管倒相式和互補對稱式三種。
