下面是幾個常用的防反接電路分析：

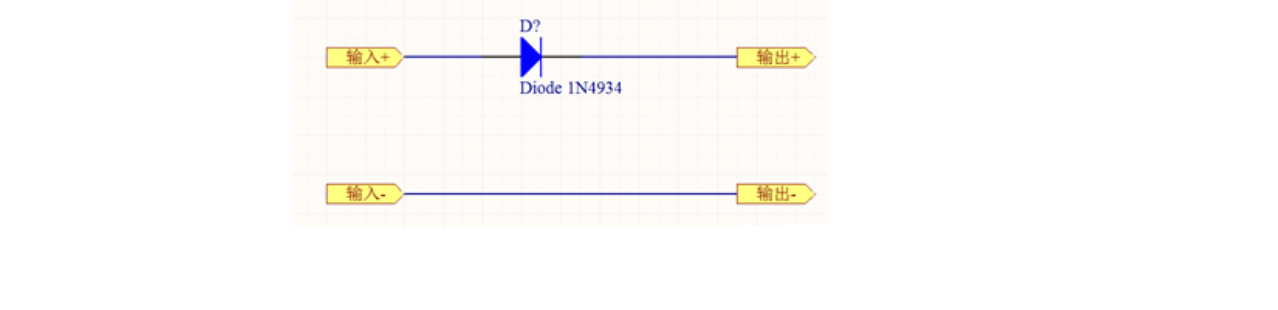

1.串二極管
上圖電路就一個字，簡單。但是它也有優缺點。
優點：這個電路非常的簡單，成本非常低。它一般適嚴控成本要以及要求較小的電流電路。
缺點：也是非常明顯的，我們知道由于二極管的的特性，PN結在導通時它是存在壓降的，一般在0.7V左右，因而上圖這種電路它不適合應用在大電流的電路當中。假如電路中現在有10A的電流流過，那么光這個二極管的功耗將會高達0.7*10=7W，發熱量非常大，基本上管子必掛。

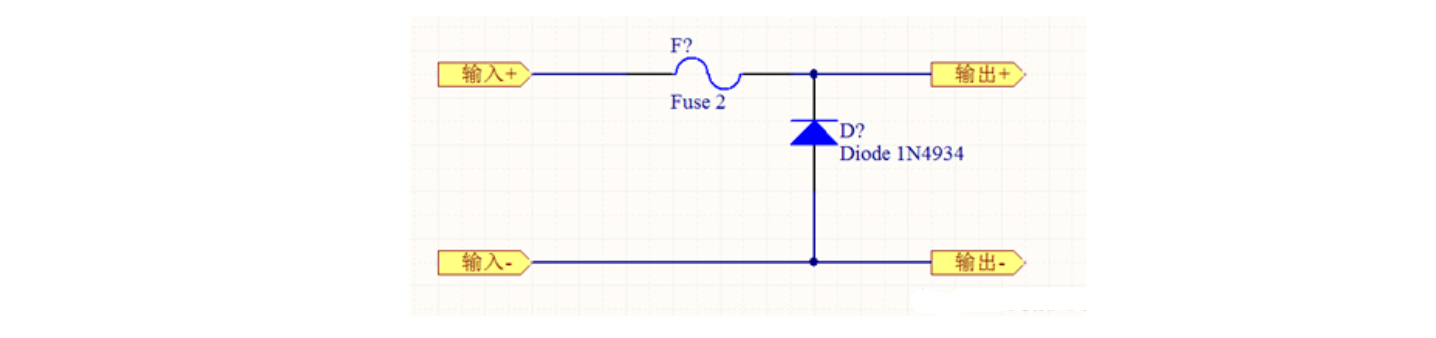

2.對于上圖寫的二極管壓降這個問題，我們可以采用下圖的電路來進行克服：
上圖這個防接反電路，是對前面的防反接電路做了一次優化，這個防反接電路中用了兩個器件，分別為保險絲和反向并聯的二極管。當電源正確插入、電路正常工作的時候，因?yàn)樨?fù)載正常工作時，需要的電流較小，而且二極管也是處于反向阻斷的狀態，因此保險絲是不會熔斷的。
但是我們發現，當電源接反的時候，此時二極管導通，整個電路內阻極低，相當于短路，因此的流過的電流非常大，會將保險絲瞬間熔斷，進而切斷電源供給，來起到保護負載的一個作用。
上圖這個電路的優點：我們知道保險絲的壓降比較小，也不會存在發熱的問題；成本也不高，因此說是前面電路的完善。
缺點：也是非常明顯的，也就是一旦我們將電源接反的時候，保險絲會瞬間熔斷，就需要更換新的保險絲，會有一定的麻煩。

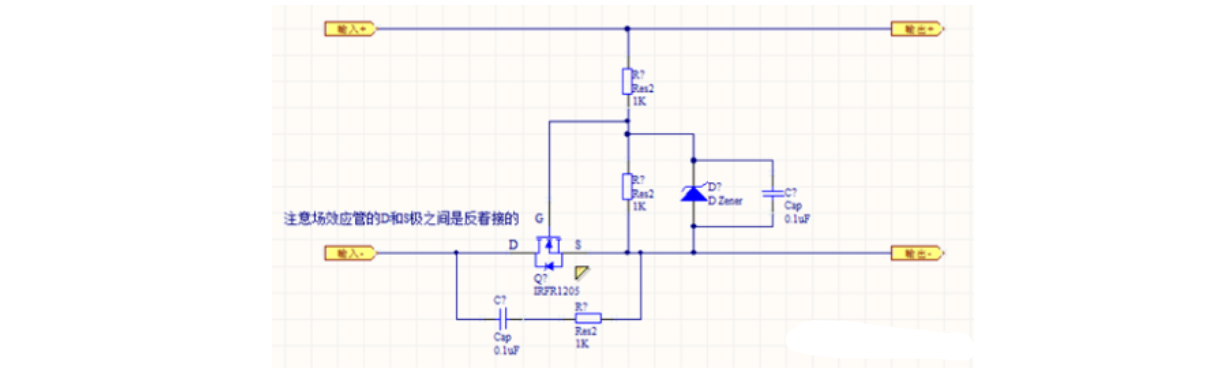

3.下面再介紹一個可以真正走大電流的例子
上圖便是一個用NMOS管組成的防接反電路，不但防反，還能跑大電流。下面具體分析下這個電路：
上圖這個電路，它的牛逼之處就在于NMOS管的漏極和源極的連接方向。我們知道，通常在使用NMOS管時，電流它是從漏極極流入，從源極極流出的。但是在這個電路當中，它正好的相反的。
以前在一個網站上看到過這個防反接電路，上傳這個電路的UP被好多沒看懂的網友給批評。網友們都認為漏極和源極間是存在一個二極管的，因而這個電路也就不能實現防反接功能。我看了之后，發現原因了。主要是因?yàn)閡p主沒有標明NMOS管的管腳名稱，再加上大家對MOS管應用的慣性，都認為電流該從漏極進，導致UP主被誤解。實際上，我們根據MOS管的特性知道，只要在G和S極間的電壓，也就是Vgs大于導通閾值，MOS管就會完全的導通。導通以后后，D和S之間的阻抗就會減小毫歐級別，近似閉合的開關，這個時候電流不管是從D流向S還是從S流向D，MOS管的內阻都是相同的。
當電源插頭正確插入時，電流會先經過MOS管的穩壓管導通，這時源極S的電壓接近于0V。然后，兩個電阻進行分壓，分到的電壓會為柵極G提供一個電壓，使NMOS管導通。因?yàn)閳鲂?yīng)管的導通后，內阻非常小，功率很大，因此會替代內部的二極管，來跑大電流。
當電源插頭反接時，因?yàn)镸OS管的反向耐壓是非常高的，因此它是不會導通的。而且分壓電阻上也沒有電流流過，也不會分壓，因此無法提供柵極電壓，NMOS管不導通，進而起到保護電路的作用。
細心的伙伴會發現，電路中并聯一個穩壓二極管是干嘛的？，它其實是用來保護MOS管的，參考規格書可以知道，MOS管GS耐壓一般不能超過20V,如果電壓過高，可能會導致MOS管損壞。因此這個穩壓二極管是防止MOS被擊穿，一般用的是18V穩壓管。
