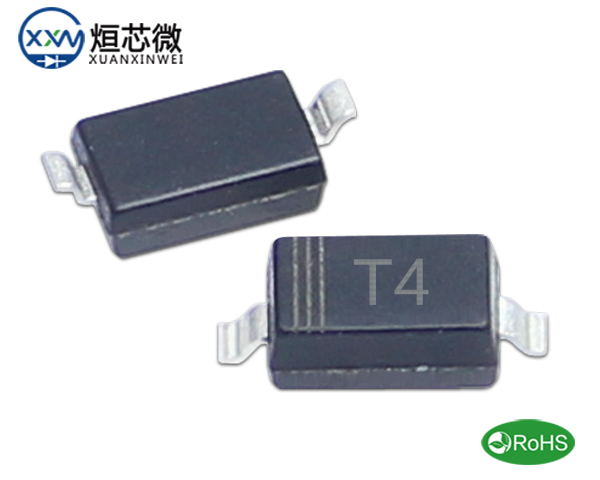

開關二極管是專門用于高速開關操作的二極管。與普通二極管不同，開關二極管具有優化的特性，適合在高頻開關電路中使用。通常應用于信號處理、波形整形、電源管理等領域。其主要特點包括：
1、快速開關特性
開關二極管具有極快的開關響應時間，可以在很短的時間內從導通狀態切換到截止狀態，反之亦然。這一特性使其在高頻電路和數字電路中表現尤為出色。
2.正向壓降低
開關二極管的正向電壓較低，通常在0.2V至0.3V之間，這有助于減少能量損耗，提高電路效率。
3. 恢復時間快
快速恢復時間是開關二極管的關鍵性能指標。這一特性保證了其在高頻信號切換過程中能夠快速恢復到非導通狀態，減少反向恢復時的浪涌電流。
4、反向電容小
開關二極管具有較低的反向電容，這使得它們能夠在高速開關過程中減少不必要的延遲并提高開關速度。
5、尺寸更小
開關二極管的封裝一般較小，適合緊湊型電子設備，特別是空間有限的應用。
6、高效率、高可靠性
開關二極管適合工作在高效率、高負載電路中，由于其響應快、功耗低的特點，可以提高電路的可靠性。
開關二極管的應用領域
開關二極管廣泛應用于許多領域，特別是在高速電子電路和數字信號處理中。以下是一些常見的應用領域：
1.數字電路中的信號處理
開關二極管常用于邏輯門、脈沖信號處理、頻率合成和數字電路中的其他應用。其高速開關特性使其能夠處理高頻信號，使其特別適合開關電源和脈沖調制應用。
2、整流電路
在直流電源的整流過程中，可以利用開關二極管將交流電轉變?yōu)橹绷麟姟Ｆ涞驼驂航岛涂焖倩謴?fù)時間可以顯著提高整流效率，特別是在高頻電源中。
3、保護電路
開關二極管常用于電路保護，特別是反向電壓保護、浪涌保護、過壓保護電路中。它可以快速響應電壓變化，避免損壞其他組件。
4.射頻和微波應用
開關二極管具有低反向電容和高頻響應，廣泛應用于射頻（RF）和微波電路中。特別是在射頻開關、調諧電路、濾波器等設備中，它發揮著重要的作用。
5.開關電源（SMPS）
在開關電源中，開關二極管主要用于電流轉換時的快速開關。當開關電源工作在高頻時，需要二極管能夠快速開關，而開關二極管的特性正好滿足這一要求。
6、開關調節電路
開關二極管還用于各種調節電路，例如可調電源、穩壓器等。這些電路需要精確控制電流的切換，開關二極管的低延遲和高效率使其成為理想的選擇。
7、脈沖調制電路
在脈沖調制 (PWM) 電路中，開關二極管通過調整信號的占空比來控制功率輸出。廣泛應用于電機控制、調光電路等。
8. 無線通訊
在無線通信系統中，開關二極管可用于射頻開關、調制解調電路、選頻電路等，幫助調節信號的發射和接收。
9.邏輯電路和開關矩陣
在計算機和控制系統中，開關二極管常用于高速邏輯電路和開關矩陣，以保證數據傳輸?shù)臏蚀_性和效率。
結論
開關二極管由于具有快速開關特性、低正向壓降和低反向電容，廣泛應用于高速數字電路、射頻電路、電源管理和保護電路等領域。它們在提高電路響應速度和效率方面發揮著關鍵作用。尤其是在高頻、高速應用中，開關二極管幾乎是不可缺少的核心元件。
