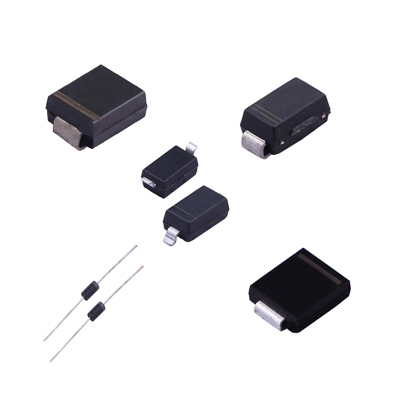

觸發二極管是一種在電力電子控制中不可或缺的元件，它能夠根據特定條件觸發并導通電流。它包括雙向觸發二極管（DIAC）和雙向可控硅（SCR）等類型，具有獨特的雙向導通特性。以下是對觸發二極管的分類和技術參數的詳細說明。
一、觸發二極管的分類
觸發二極管可以根據其結構、性能和應用場景進行多種分類。
1. 按結構分類
三層結構：這是最基本的觸發二極管結構，由兩側的N型半導體層和中間的P型半導體層組成，形成兩個反向并聯的PN結。這種結構賦予了觸發二極管雙向導通的能力。
多層結構：為了提升性能，有時會在基礎結構上增加更多半導體層，形成多層結構。這些結構可以提供更復雜的電學特性和更好的控制能力。
2. 按性能分類
常規型：結構簡單，制造工藝成熟，成本較低，適用于一般應用場景。
反向阻止型（RC式）：具有穩定的電壓控制特性，但響應速度較慢，適合對響應時間要求不高的場合。
速度提高型（LC式）：響應速度快，但靈敏度較低，適用于需要快速響應的電路。
光觸發型：采用半導體器件代替?zhèn)鹘y(tǒng)發光二極管，在光子作用下實現電流控制，適用于光電控制領域。
3. 按應用領域分類
電力控制：用于雙向可控硅觸發、過壓保護、定時與移相等電力電子系統。
照明：在LED照明系統中，用于控制LED燈的開關和亮度調節。
通信：用于信號的產生、整形和傳輸。
工業控制：用于電機的啟動、停止和速度控制等工業自動化控制系統。
二、觸發二極管的技術參數
觸發二極管的技術參數是衡量其性能和特性的重要指標，以下是關鍵參數的詳細說明。
1. 觸發電壓（VBO）
定義：觸發二極管從截止狀態切換到導通狀態所需的電壓閾值。
重要性：觸發電壓決定了二極管何時開始導通，是電路設計中的關鍵參數。
典型值：不同型號的觸發電壓范圍通常在幾伏到幾百伏之間。
2. 觸發電流（IBO）
定義：觸發二極管從截止狀態切換到導通狀態所需的電流閾值。
重要性：與觸發電壓共同決定觸發條件，影響電路的穩定性和可靠性。
典型值：通常在微安級到毫安級之間。
3. 正向電壓（VF）
定義：觸發二極管在正向導通狀態下兩端的電壓值。
重要性：決定了導通狀態下的工作電壓范圍，對電路設計和性能有重要影響。
典型值：一般在0.7V左右，但不同型號可能有所不同。
4. 反向電壓（VR）
定義：觸發二極管在反向導通狀態下兩端的電壓值。
重要性：與正向電壓共同決定雙向導通特性，對電路設計和性能有重要影響。
典型值：一般在0.7V左右，但不同型號可能有所不同。
5. 最大正向電流（IF）
定義：觸發二極管在正向導通狀態下允許通過的最大電流值。
重要性：決定了導通狀態下的承載能力，影響電路的安全性和可靠性。
典型值：不同型號的最大正向電流范圍一般在幾十毫安到幾百毫安之間。
6. 最大反向電流（IR）
定義：觸發二極管在反向導通狀態下允許通過的最大電流值。
重要性：與最大正向電流共同決定承載能力，影響電路的安全性和可靠性。
典型值：一般較小，通常在微安級到毫安級之間。
7. 保持電流（Ih）
定義：觸發二極管在導通狀態下維持導通所需的最小電流值。
重要性：決定了導通狀態下的穩定性，影響電路的連續性和可靠性。
典型值：不同型號的保持電流范圍一般在幾微安到幾毫安之間。
8. 電容（Cj）
定義：觸發二極管的結電容，影響其響應速度。
重要性：電容值越小，響應速度越快，對高頻電路和快速響應電路尤為重要。
典型值：不同型號的電容范圍一般在幾皮法到幾百皮法之間。
9. 工作溫度范圍
定義：觸發二極管在正常工作狀態下所允許的溫度范圍。
重要性：決定了應用環境，影響電路的穩定性和可靠性。
典型值：不同型號的工作溫度范圍一般在-40℃到+125℃之間。
三、總結
觸發二極管是電力電子控制中的關鍵元件，具有獨特的雙向導通特性和廣泛的應用領域。其分類方式多樣，包括按結構、性能和應用領域等分類。技術參數如觸發電壓、觸發電流、正向電壓、反向電壓、最大正向電流、最大反向電流、保持電流、電容和工作溫度范圍等，對觸發二極管的設計、選擇和應用具有重要的指導意義。
