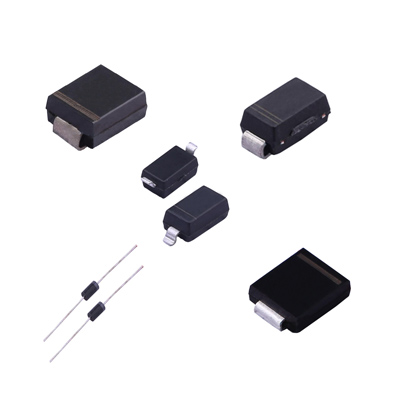

快恢復二極管（Fast Recovery Diode, FRD）是一種專為快速切換應用而設計的二極管，廣泛應用于高頻整流、開關電源和逆變器等領域。以下是快恢復二極管的關鍵參數及其在實際應用中的重要性：
1. 反向恢復時間（Reverse Recovery Time, trr?）
定義：反向恢復時間是二極管從導通狀態切換到截止狀態所需的時間。
影響：當二極管從正向導通切換到反向偏置時，存儲的少數載流子需要耗散，導致二極管不能立即關斷，產生反向電流。反向恢復時間越短，二極管關斷速度越快，開關損耗越低。
應用：對于高頻開關應用，較短的 trr? 可以顯著提高電路效率?？旎謴投O管的 trr? 通常在幾十納秒到幾百納秒之間，選型時需要根據電路的工作頻率和切換速度要求選擇合適的反向恢復時間。
2. 正向壓降（Forward Voltage Drop, VF?）
定義：正向壓降是指快恢復二極管在正向導通時的電壓降。
影響： VF? 通常與正向電流相關，電流越大，壓降也越大。較低的正向壓降意味著在二極管導通時產生的功率損耗較小，可以提高電路的效率。
應用：在電流較大且需要高效率的電路設計中，選擇正向壓降較低的二極管非常重要。典型的快恢復二極管正向壓降通常在0.7V到1.5V之間，具體取決于材料（如硅或碳化硅）和器件結構。
3. 最大正向電流（Maximum Forward Current, IF?）
定義：最大正向電流是指二極管在正向導通狀態下能夠承受的最大電流。
影響：這個參數直接影響二極管的選型，尤其在需要承載較大電流的場合，如開關電源或大功率逆變器中，必須確保選用的快恢復二極管的 IF? 值大于實際工作中的峰值電流。
應用：在電路設計中，如果所選二極管的 IF? 不足，可能會導致器件過熱或損壞，因此合理的電流裕量是必要的。
4. 最大反向電壓（Maximum Reverse Voltage, VRRM?）
定義：最大反向電壓也稱為最大重復反向電壓（VRRM?），它指的是二極管在反向偏置時能夠承受的最大電壓值。
影響：該參數決定了快恢復二極管在反向偏置時的電壓耐受能力，通常要求其能夠承受電路中的最大反向電壓。
應用：在電源轉換器或逆變器電路中，反向電壓可能會很高，因此需要選擇 VRRM? 值足夠高的快恢復二極管，以避免電壓擊穿導致的失效。
5. 反向恢復電荷（Reverse Recovery Charge, Qrr?）
定義：反向恢復電荷是指二極管在反向恢復過程中釋放的電荷量。
影響：它與反向恢復時間密切相關，反映了二極管在切換過程中產生的電流反向沖擊。 Qrr? 越大，電流反向沖擊越大，會導致更高的開關損耗，并可能在高頻電路中引發EMI（電磁干擾）問題。
應用：在需要減少EMI或提高效率的電路中，選擇 Qrr? 較低的二極管非常重要。
6. 結電容（Junction Capacitance, Cj?）
定義：結電容是指二極管PN結在反向偏置時的電容值。
影響：對于高頻應用，較大的結電容會導致開關損耗增加，同時對電路的高頻響應產生不利影響。結電容通常與二極管的反向電壓和結構有關，較低的結電容有助于提高電路的高頻性能。
應用：在高速開關電源和射頻電路中，選擇結電容較低的二極管可以提高電路的高頻性能。選型時，應根據電路的頻率要求選擇合適的結電容值，避免電容過大影響性能。
7. 工作溫度范圍（Operating Temperature Range, Top?）
定義：工作溫度范圍是指快恢復二極管在正常工作狀態下能夠承受的溫度區間。
影響：不同的應用場景中，環境溫度和工作條件可能會顯著影響器件的性能。通常，工業級快恢復二極管的工作溫度范圍在-55°C到+150°C之間。
應用：為了確保器件在高溫或低溫條件下的可靠性，設計中需要考慮溫度對二極管性能的影響，必要時選擇能夠在更寬溫度范圍內穩定工作的器件。
8. 漏電流（Reverse Leakage Current, IR?）
定義：漏電流指的是二極管在反向偏置時，仍然有少量電流通過的現象。
影響：漏電流通常隨著溫度的升高而增加，因此在高溫環境下工作時，過高的漏電流會導致器件效率降低。
應用：對于一些對功耗要求敏感的應用，選擇低漏電流的快恢復二極管有助于提高整體能效。
結論
快恢復二極管在高頻整流和開關電源中扮演著重要角色。了解其關鍵參數，如反向恢復時間、正向壓降、最大正向電流、反向恢復電荷等，有助于在實際應用中進行合理選型。通過選擇合適的快恢復二極管，可以顯著提高電路的效率和可靠性，滿足不同應用場景的需求。
