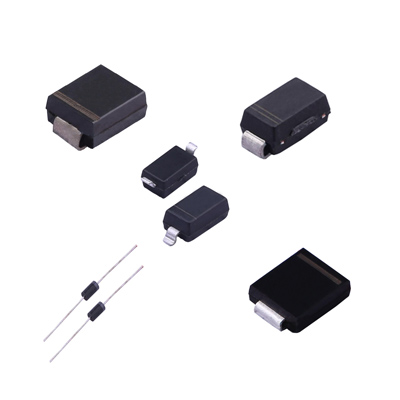

作為電子系統的"瞬態電壓消防員"，單向TVS二極管專精于單方向電涌防護，憑借5納秒極速響應和0.5pF超低電容特性，在電源管理、數據接口等領域筑起安全防線。
一、智能防護三部曲
1. 靜默值守模式
當電壓穩定在36V安全閾值內（以SMBJ36A為例），器件保持高阻抗狀態，功耗低于1μA，如同休眠的守衛。
2. 緊急制動時刻
突遇50V浪涌電壓時，PN結在3納秒內形成導通通道，將危險電壓鉗位在58V以下，堪比電路急剎系統。
3. 智能復位機制
干擾消除后1μs內自動恢復斷路狀態，全程無需人工干預，實現全天候自主防護。
二、關鍵參數選購指南
性能維度 典型值示例 選型誤區警示
額定反向電壓 24V (1N6267) 需預留20%余量防誤觸發
峰值脈沖功率 600W (SMAJ系列) 汽車電子需1500W以上級別
鉗位電壓 48V@10A浪涌 應低于被保護IC極限電壓80%
結電容值 50pF@1MHz 千兆網口需＜0.5pF低容型
熱阻系數 75℃/W 密集防護需考慮熱耦合效應
三、五大應用場景實戰
1. 智能家居防護
• 空調主板AC/DC轉換模塊并聯TVS
• 智能門鎖指紋模塊串聯0.5pF超低容型
2. 新能源汽車
• 車載充電樁輸入級使用1500W大功率TVS陣列
• BMS電池管理系統采用車規級AEC-Q101認證器件
3. 工業自動化
• PLC數字量輸入端口配置600W瞬態抑制
• 伺服驅動器編碼器接口防靜電設計
4. 消費電子
• Type-C接口部署雙向+單向TVS組合防護
• 手機快充電路采用DFN1006封裝微型器件
5. 通信基站
• 光模塊金手指安裝0.3pF射頻級TVS
• 5G天線饋電系統浪涌防護設計
四、安裝避坑指南
布局黃金法則
防護器件距被保護元件＜10mm，接地回路阻抗＜0.1Ω
散熱設計要點
多TVS并聯時保持2mm間距，PCB鋪銅面積≥器件尺寸150%
信號完整性保障
高速USB3.0線路選用Cj＜0.25pF的TVS，阻抗偏差控制±10%
失效預警設計
建議串聯可恢復保險絲，形成雙重防護機制
五、選型決策樹
電路工作電壓 → 選擇Vrwm(1.2倍工作電壓)
↘ 預估浪涌能量 → 確認PPPM值
↘ 傳輸速率＞1Gbps → 篩選Cj＜0.5pF
↘ 空間受限 → 選擇SOD-923封裝
