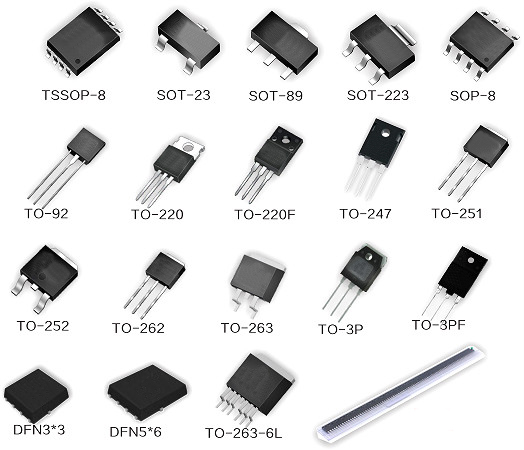

在電子電路設計中，MOS管作為一種重要的開關器件，其柵極電阻的選取對電路的性能和穩定性有著顯著影響。本文深入探討柵極電阻在MOS管驅動電路中的關鍵作用，包括控制導通速度、限制電流、消除振鈴以及與二極管協同構成硬件死區等方面，旨在為工程技術人員提供全面的設計參考。
一、柵極電阻對MOS管導通速度的影響
（一）無柵極電阻或電阻過小的風險
當柵極電阻缺失或阻值過小，MOS管的導通速度將變得異常迅速。在高壓應用環境下，這種過快的導通速度會導致MOS管周圍的器件受到電壓和電流的急劇沖擊，從而增加擊穿周圍器件的風險，影響整個電路的穩定性和可靠性。
（二）柵極電阻過大引發的問題
若柵極電阻的阻值過大，MOS管的導通速度則會顯著減慢。這意味著MOS管從截止到導通的過渡過程將變得漫長，其導通電阻Rds將逐漸減小。在高壓條件下，較大的Rds會在短時間內消耗大量功率，導致MOS管發熱嚴重。若導通操作過于頻繁，熱量將難以及時散發，進而使MOS管的溫度迅速上升，可能引發熱失控，縮短器件壽命，甚至導致永久性損壞。
二、柵極電阻在高壓PCB設計中的布局考量
在高壓電路的PCB設計中，柵極電阻的布局和布線方式對電路的穩定性至關重要。柵極電阻應盡可能緊鄰MOS管的柵極引腳，以減少寄生電感和布線電感對電路的影響。同時，應避免柵極引線與母線電壓的布線平行，防止母線高壓通過電磁耦合的方式影響柵極電壓，進而導致MOS管的誤觸發或擊穿。
三、柵極電阻與二極管構成的硬件死區電路
（一）硬件死區的基本原理
在MOS管驅動電路中，柵極電阻與反向并聯的二極管可以協同工作，構成硬件死區電路。當驅動電路的電壓源為MOS管的結電容充電時，電流需流經柵極電阻，這限制了充電電流的大小，從而延長了柵極電容兩端電壓達到MOS管開啟電壓的時間。而在結電容放電過程中，電流通過二極管釋放，不受柵極電阻的限制，因此MOS管的關斷速度相對較快。這種充電慢、放電快的特性使得MOS管的開啟速度較關斷速度慢，從而在電路中形成了一個自然的死區時間。
（二）硬件死區的作用與優勢
硬件死區的有效設置可以避免上下橋臂MOS管的直通現象，提高H橋電路或三相逆變電路等應用中的安全性。同時，通過合理選擇柵極電阻和二極管的參數，可以精確控制死區時間的長短，以滿足不同應用對電路切換速度和可靠性的要求。
四、柵極電阻的限流作用
即使在使用含內部死區的驅動電路或不需要硬件死區的情況下，柵極電阻也不可或缺。在MOS管開啟的瞬間，驅動電路的電壓源會為MOS管的結電容充電。如果驅動電路的電壓源內阻較小，且未設置合適的柵極電阻，將導致充電電流過大，存在燒毀驅動電路的風險。特別是當驅動電路由三態門、三極管、光耦甚至單片機的IO口等器件構成時，這些器件往往無法承受瞬時的大電流沖擊。柵極電阻的存在能夠有效限制充電電流的大小，保護驅動電路免受過流損壞。
五、柵極電阻對振鈴現象的抑制
由于PCB布線電感、布線電阻和MOS管的結電容之間存在寄生參數，容易形成LCR振蕩回路。在一般情況下，布線電阻和電壓源輸出阻抗較小，導致MOS管柵極電壓波動明顯，產生振鈴現象。這種振鈴現象會使MOS管的開啟過程不穩定，增加電路的干擾和不確定性。通過在柵極串接一個阻值合適的電阻，可以增加回路的阻尼，減小振蕩的幅度，從而降低MOS管開啟不穩定的風險，提高電路的可靠性。
六、特殊情況與設計優化
（一）增加電阻或電容以優化硬件死區
在二極管一側增加電阻：當需要使用基于二極管和電阻的純硬件死區時，除了基本的柵極電阻外，還可以在二極管一側增加一個合適阻值的電阻。這個額外的電阻可以進一步限制振鈴現象，同時與柵極電阻協同作用，更精確地控制死區時間。
在gs兩端并聯電容：對于結電容較小的MOS管，可以在柵極和源極（gs）兩端并聯一個合適大小的電容。這個并聯電容與PCB的寄生電感、走線電阻和電源阻抗共同構成一個濾波網絡，形成時長精確可調的死區。通過調整并聯電容的值，可以優化死區時間，滿足特定應用對電路切換特性的要求。
（二）自帶柵極電阻的MOS管應用
某些型號的MOS管內置了柵極電阻，或者其設計允許柵極dV/dt無窮大（這通常作為產品的賣點在手冊中特別強調）。在這種情況下，即使驅動電路提供的開啟電壓較大，MOS管也能夠在一定程度上抵抗振鈴現象，避免因振鈴導致的誤開啟或關閉。使用這類MOS管時，設計人員應仔細參考產品手冊，了解內置柵極電阻的特性以及對驅動電路的要求，以充分發揮其優勢，簡化外部電路設計。
綜上所述，MOS管柵極電阻在電路設計中扮演著至關重要的角色。合理選擇柵極電阻的阻值，不僅能夠控制MOS管的導通速度，避免過快或過慢導通帶來的問題，還能有效限制驅動電路的電流，保護驅動器件免受過流損壞。同時，柵極電阻與二極管協同構成的硬件死區電路，能夠提高電路的可靠性和安全性。此外，在高壓PCB設計中，優化柵極電阻的布局和布線方式，可以進一步增強電路的抗干擾能力和穩定性。總之，深入理解柵極電阻的作用機制，并在實際設計中進行精細化調整，是實現高效、穩定MOS管驅動電路的關鍵。
