在現代開關電源設計中，MOSFET作為核心的開關元件，其性能表現直接決定了電源的轉換效率、熱管理需求以及系統的整體穩定性。盡管MOSFET具備低導通電阻和高效開關的特性，但在實際運行中，各類損耗問題仍然會對系統性能產生顯著影響。深入分析MOSFET的損耗機制，并采取有效的優化選型策略，是提升開關電源性能的關鍵所在。
一、MOSFET工作損耗的類型
1.1 導通損耗
當MOSFET完全開啟時，漏極電流流經導通電阻（RDS(on)）會產生導通損耗。該損耗與RDS(on)值和工作電流成正比，同時受工作環境溫度的影響。選擇低RDS(on)的MOSFET能夠有效降低導通損耗，提升電源效率。
1.2 截止損耗
在MOSFET關斷狀態下，漏源電壓（VDS(off)）下的漏電流（IDSS）會導致截止損耗。盡管此類損耗通常較小，但在高頻工作條件下，其累積效應可能對效率產生顯著影響。
1.3 開啟過程損耗
MOSFET從關斷到導通的過渡過程中，漏源電壓（VDS(off_on)）與漏電流（IDS(off_on)）的重疊部分會產生開啟過程損耗。該損耗受開關頻率和電流波形的影響較大，選擇開關速度快的MOSFET有助于降低此類損耗。
1.4 關斷過程損耗
與開啟過程類似，MOSFET從導通到關斷的過渡過程中，漏電流的衰減和漏源電壓的上升會產生關斷過程損耗。需要精確計算電壓與電流波形的重疊部分，以準確估算損耗大小。
1.5 驅動損耗
MOSFET的柵極驅動電荷（Qg）在開關過程中會產生驅動損耗。該損耗與驅動電壓（Vgs）、開關頻率（fs）和總柵極電荷（Qg）密切相關。在高頻應用中，選擇低Qg的MOSFET能夠有效減輕驅動電源的負擔。
1.6 輸出電容泄放損耗
MOSFET的輸出電容（Coss）在開關過程中會導致能量損耗，尤其是在導通期間電容存儲的能量通過漏極電流釋放時。此類損耗隨開關頻率的增加而加劇，選擇低Coss的MOSFET有助于減少高頻應用中的損耗。
1.7 體內寄生二極管損耗
MOSFET內部的寄生二極管在承載電流時會產生正向導通損耗和反向恢復損耗。在同步整流等特定電路設計中，體內二極管的損耗不可忽視，需重點關注其正向壓降和恢復電荷特性。
二、MOSFET選型的優化原則
2.1 電壓和電流規格匹配
MOSFET的額定電壓和電流應與電源系統的工作條件相匹配。建議MOSFET的最大工作電壓不超過其擊穿電壓（V(BR)DSS）的90%，而額定漏極電流（ID）應高于電源的最大工作電流，通常選擇額定電流的1.5至2倍。
2.2 低RDS(on)值選擇
低RDS(on)值能夠顯著降低導通損耗，提升電源效率。在選擇時需平衡低RDS(on)與芯片面積、成本之間的關系。
2.3 開關速度與驅動要求
高速開關應用中，應選擇開關速度快、總柵極電荷（Qg）小的MOSFET，以降低開啟和關斷過程損耗，并確保驅動電路能夠提供足夠的電流。
2.4 熱管理與散熱設計
良好的散熱設計是保證MOSFET可靠工作的關鍵。選擇低熱阻（Rth）的MOSFET，并配合合適的散熱器和散熱方式，能夠有效提高電源的穩定性和器件壽命。
2.5 選擇適合的封裝類型

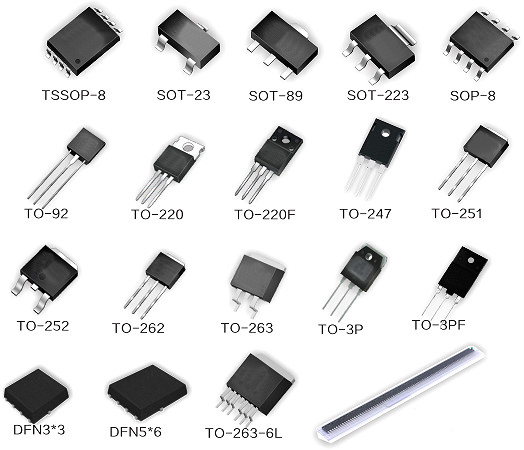

不同封裝類型的MOSFET在散熱性能和開關特性上存在差異。例如，D2PAK封裝的MOSFET具有較好的散熱性能和低寄生電感，非常適合高頻開關電源應用。
三、總結
MOSFET的損耗分析和優化選型是提升開關電源性能的核心環節。通過綜合考慮導通損耗、截止損耗、開關過程損耗、驅動損耗、輸出電容泄放損耗以及體內寄生二極管損耗，工程師可以精準選擇合適的MOSFET參數，如低RDS(on)、高開關頻率和較小的Qg值。同時，在設計中合理布局散熱方案，能夠顯著提高開關電源的效率，減少能量浪費，并延長系統的使用壽命。在高頻、高功率密度的電源設計中，這些優化策略將為實現高效、可靠的電源系統提供堅實保障。
