在電池供電的電子設備中，電池反接問題可能導致電路嚴重?fù)p壞，甚至設備徹底失效。為了有效避免這種情況，使用反極性二極管是一種可靠的解決方案。二極管能夠有效防止反向電流，確保電池和電路的安全。然而，選擇合適的二極管以最大化反向電流保護是設計人員必須考慮的重要問題。本文將深入探討反向電流阻斷二極管的選擇要點及其應用。
一、阻塞二極管的基本工作原理
反極性二極管的核心功能是防止電流反向流動。當電池正確連接時，二極管處于導通狀態，電流可以正常流動；而當電池接反時，二極管的PN結進入反向偏置狀態，阻止電流反向流動。這種特性使得二極管能夠有效保護電路免受反向電流的損害。
二、選擇合適二極管的重要參數
（一）最大反向電壓（VR）
最大反向電壓是指二極管能夠承受的最大反向電壓值。在選擇阻斷二極管時，必須確保其最大阻斷電壓大于電池的額定電壓。否則，當電池反接時，二極管可能無法有效阻斷電流，甚至可能因過壓而損壞。
（二）正向電流（IF）
正向電流決定了二極管能夠承受的最大電流。當電池電流較大時，選擇合適的正向電流對于確保電路穩定性至關重要。如果二極管的正向電流能力不足，可能會因過載而過熱，甚至損壞。
（三）恢復時間
恢復時間是指二極管從導通狀態切換到關閉狀態所需的時間。在反極性保護電路中，快速的恢復時間能夠更有效地防止反向電流的沖擊。因此，恢復時間越短，二極管的反極性保護能力越強。
（四）溫度系數
溫度系數反映了二極管在不同環境溫度下的性能變化。溫度變化可能會影響二極管的導電特性，因此在選擇二極管時，必須考慮其在特定工作環境下的溫度穩定性。
三、選擇二極管類型

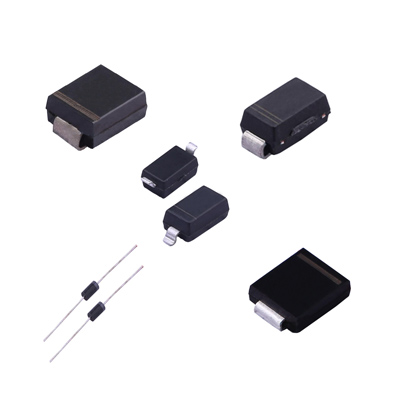

市場上有多種類型的二極管可用于防止反向連接，包括硅二極管、肖特基二極管和快速恢復二極管。每種二極管類型都有其獨特的優缺點，應根據具體的電池類型、電流要求和操作環境進行選擇。
（一）硅二極管
硅二極管是最常見的選擇，具有較高的阻斷電壓能力和強大的載流能力。然而，其較高的正向壓降可能會對電池的運行效率產生一定影響。
（二）肖特基二極管
肖特基二極管以低正向壓降著稱，適合需要高效率的場景。其快速響應時間使其特別適合反極性保護，尤其是在高頻電流應用中表現出色。
（三）快速恢復二極管
快速恢復二極管具有更短的恢復時間，能夠有效減少反向電流的沖擊，特別適合需要更快開關速度的應用場景。
四、安裝注意事項
在安裝反極性保護二極管時，必須確保二極管的極性正確。通常情況下，二極管的正極應連接到電池的正極，負極連接到電池的負極，并連接到電路的電源正極。如果安裝方向錯誤，二極管可能無法正常發揮阻斷作用，甚至導致電路損壞。
此外，選擇二極管時還需考慮其尺寸和封裝樣式，確保其與電路設計兼容并能有效散熱。過熱是導致二極管故障的常見原因，因此適當?shù)纳嵩O(shè)計是不可忽視的重要因素。
五、總結
反向保護二極管在保護電池和電路方面起著至關重要的作用。設計人員在選擇合適的二極管時，必須綜合考慮最大阻斷電壓、正向電流、恢復時間和溫度系數等因素。根據電池的工作電壓、電流要求以及使用環境選擇合適的二極管類型，可以有效避免電池反接的潛在風險，確保電路的安全性和穩定性。正確的二極管選擇將顯著提高設備的可靠性和使用壽命，是電池保護電路設計中的關鍵決策。
