MOS管電路加速關斷策略解析
在電力電子領域，提升MOS管從導通狀態轉換到截止?fàn)顟B(tài)的速度，即加速關斷，對于提升系統整體性能具有重要意義。本文將從多個維度深入探討加速MOS管關斷的方法與原理。
一、提升驅動電路響應速度
采用高速驅動電路可以顯著減少MOS管從導通到關斷的轉換時間。這可以借助更快的驅動晶體管或?qū)I(yè)的驅動IC來實現。這些高速驅動組件能夠迅速改變柵極電壓，從而加快MOS管的開關速度。
二、降低柵極電容

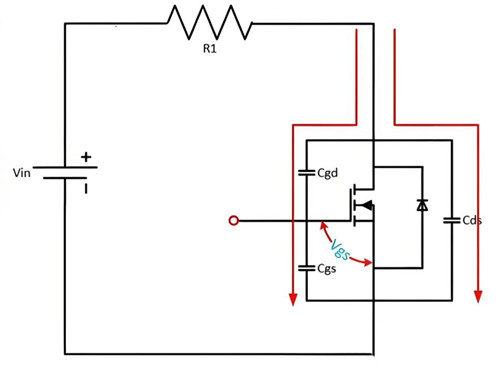

MOSFET的關斷時間與其柵極電容（Cgs）密切相關。減小柵極電容可以有效減少充放電時間，進而加速關斷過程。可以通過優化布局、縮小柵極面積或選擇低柵極電容的器件來實現這一目標。
三、運用輔助關斷電路

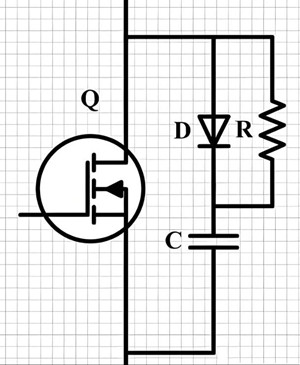

在MOSFET的源極和漏極之間加入輔助關斷電路，如肖特基二極管或RCD（阻尼電阻-電容-二極管）電路，可以輔助快速放電，加速關斷過程。這些輔助電路能夠提供額外的放電路徑，使柵極電容更快地釋放電荷，從而縮短關斷時間。
四、降低電源電壓
適當降低MOSFET工作時的電源電壓，可以減少柵極-源極之間的電壓差，進而減少柵極電容的充電能量，有助于加快關斷速度。但需注意，電源電壓的降低可能會對電路的其他性能產生影響，因此需要在具體應用中進行權衡。
五、優化電路布局
在PCB布局過程中，減少MOSFET的引腳長度和優化走線可以有效降低寄生電感和電容，從而提高關斷速度。合理的電路布局能夠減少不必要的能量損耗，提升電路的整體效率。
六、采用負溫度系數器件
某些MOSFET設計為負溫度系數，即隨著溫度升高，其導通電阻減小。這一特性有助于在高溫環境下加快關斷過程，提升電路在不同工作溫度下的穩定性。
加速MOS管關斷可以從提升驅動電路響應速度、降低柵極電容、運用輔助關斷電路、降低電源電壓、優化電路布局以及采用負溫度系數器件等多個方面進行優化。每種方法都有其獨特的原理和應用場景，能夠在不同的條件下有效地提升MOS管的關斷速度，進而增強整個電力電子系統的性能和效率。
