一、驅動電路架構

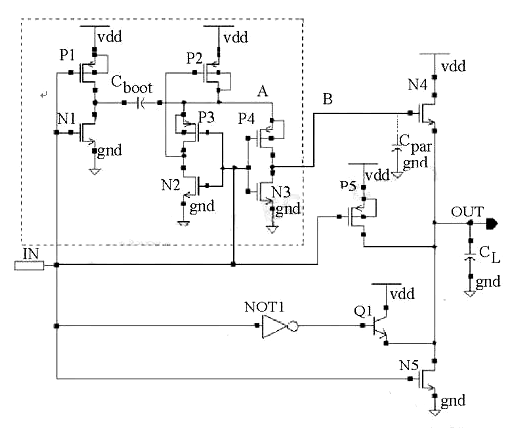

本MOS管驅動電機電路采用Totem輸出結構，其中上拉驅動管組合包含NMOS管N4、晶體管Q1以及PMOS管P5，下拉驅動管則由NMOS管N5擔綱。電路中，CL表征負載電容，Cpar則為B點所關聯的寄生電容。值得注意的是，虛線框標記的區域為自舉升壓電路模塊。
二、電路設計邏輯
高電平驅動原理：借助自舉升壓結構巧妙抬升上拉驅動管N4的柵極（B點）電位，使其超越VDD+VTH，迫使NMOS管N4進入線性工作區域，進而顯著削減VDSN4。最終，驅動輸出高電平順利達到VDD標準。
低電平驅動優勢：在輸出低電平時，下拉驅動管憑借自身特性即可工作在線性區，無需額外自舉電路輔助，便能確保輸出低電平穩定在GND水準，精準達成設計既定目標。
三、電機正反轉控制策略

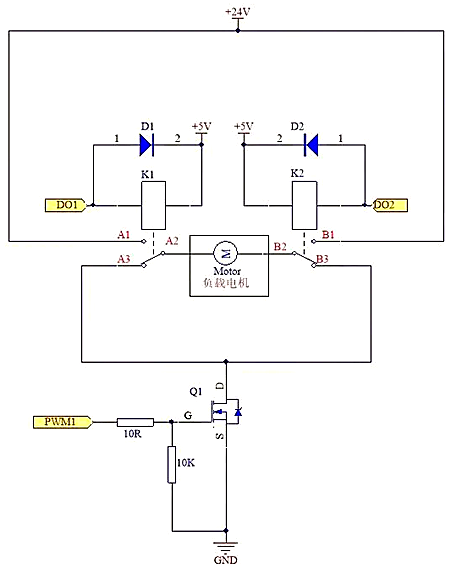

采用“雙繼電器+NMOS”驅動布局，選用SPDT（單刀雙擲）繼電器達成電機正反轉控制。
（一）電機正轉控制
當DO1處于低電平（0V）、DO2給出高電平（5V），同時PWM1端輸入約10V直流電壓（促使MOS管導通）時，繼電器K1被激活，其接點A2與A1接通；而繼電器K2保持靜止，接點B2依舊與B3連接。此時，電流從A1出發，經由A2、負載電機端、B2、B3，最終經MOS管的D-S通道流向GND，驅動電機正向旋轉。
（二）電機反轉控制
反之，若DO1變?yōu)楦唠娖剑?V）、DO2切換至低電平（0V），且PWM1端持續輸入約10V直流電壓（保障MOS管導通），繼電器K1不動作，接點A2與A3維持連接；繼電器K2則被觸發，接點B2與B1接通。電流流向隨即調整為從B1開始，經B2、負載電機端、A2、A3，再通過MOS管的D-S通道匯入GND，實現電機反向運轉。
（三）電機停轉控制
當DO1、DO2同時保持低電平（0V），且PWM1端輸入低電平0V（致使MOS管關斷），電機隨即停止轉動。此時，電機借助B2-B3-A3-A2回路釋放停轉瞬間感應電流，以防感性負載引發異常。
（四）電機調速控制
若PWM1端輸入信號由固定直流電壓轉變?yōu)榉?0V、占空比在0-100%范圍可調的PWM脈沖，便可實現對電機轉速的精準調節控制。
四、電路保護與器件選型要點
二極管保護功能：電路中D1、D2二極管在繼電器線圈斷電瞬間，為感應電流提供泄放回路，避免線圈電壓突變對電路造成沖擊。
MOS管開通速度調節：MOS管G極串聯10R電阻，用于調控MOS管的開通速率，電阻值增大，開通速度相應減緩；反之，電阻值減小，開通速度提升。同時，MOS管GS端的10K電阻確保G極未受驅動信號控制時，MOS管可靠截止，杜絕誤觸發風險。
（一）繼電器選型準則
繼電器選型需依據電機額定功率/容量來定。其接點電壓應不低于電機額定電壓的1.2倍，接點電流需不小于電機額定電流的3倍，以充分保障繼電器在電機運行過程中的可靠切換。
（二）MOS管選型要點
MOS管的VDS選型需至少達到電機額定電壓的2倍，ID則至少要能承受電機額定電流的4-5倍。鑒于電機啟動瞬間電流可達額定電流的3倍左右，在滿足上述條件下，優先選擇RDS較小的MOS管，這有助于降低管子發熱量，但需權衡發熱量與成本，做出綜合決策。
